Thân bơm được chế tạo bằng gang đúc hoặc inox 304/316, có độ bền cơ học cao, chịu áp lực tốt và chống ăn mòn hiệu quả. Điểm đặc biệt là thiết kế cửa hút và cửa xả thẳng hàng (inline), giúp lắp đặt dễ dàng trực tiếp trên đường ống mà không cần thay đổi kết cấu hệ thống.
Cánh bơm là bộ phận trực tiếp tạo áp lực cho chất lỏng, thường được làm bằng gang, đồng hoặc inox.
Cánh kín: tạo lực ly tâm mạnh, phù hợp với lưu lượng lớn.
Cân bằng động chính xác: giảm rung, vận hành êm ái.
IRG80-315: cánh bằng inox, thích hợp cho chất lỏng nhiệt độ cao.
Trục bơm làm từ thép hợp kim hoặc inox cứng, chịu được mô-men xoắn lớn. Trục liên kết trực tiếp với động cơ, truyền động hiệu quả, hạn chế tổn hao năng lượng.
Sử dụng vòng bi chất lượng cao, bôi trơn định kỳ.
Giúp trục quay ổn định, kéo dài tuổi thọ vận hành.
Đây là bộ phận quan trọng giúp ngăn rò rỉ chất lỏng.
Mặt động: thường bằng silicon carbide hoặc thép không gỉ.
Mặt tĩnh: ceramic hoặc carbon.
Lò xo đàn hồi: tạo lực ép đều, giữ độ kín khít.
Bơm ISG80-315, IRG80-315 sử dụng động cơ điện tiêu chuẩn quốc tế:
Cấp bảo vệ IP55: chống bụi và chống nước.
Cấp cách điện F: chịu được nhiệt độ cuộn dây cao.
Hiệu suất IE2/IE3: tiết kiệm điện năng, vận hành ổn định.
Đế bơm được làm bằng thép hoặc gang đúc, thiết kế vững chắc, giúp cố định bơm và động cơ. Đồng thời giảm rung động trong quá trình vận hành.
Động cơ được làm mát bằng quạt gió.
Phớt cơ khí được làm mát tự nhiên bằng chất lỏng bơm.
Có thể lắp thêm cảm biến nhiệt, bảo vệ quá tải để nâng cao độ an toàn.

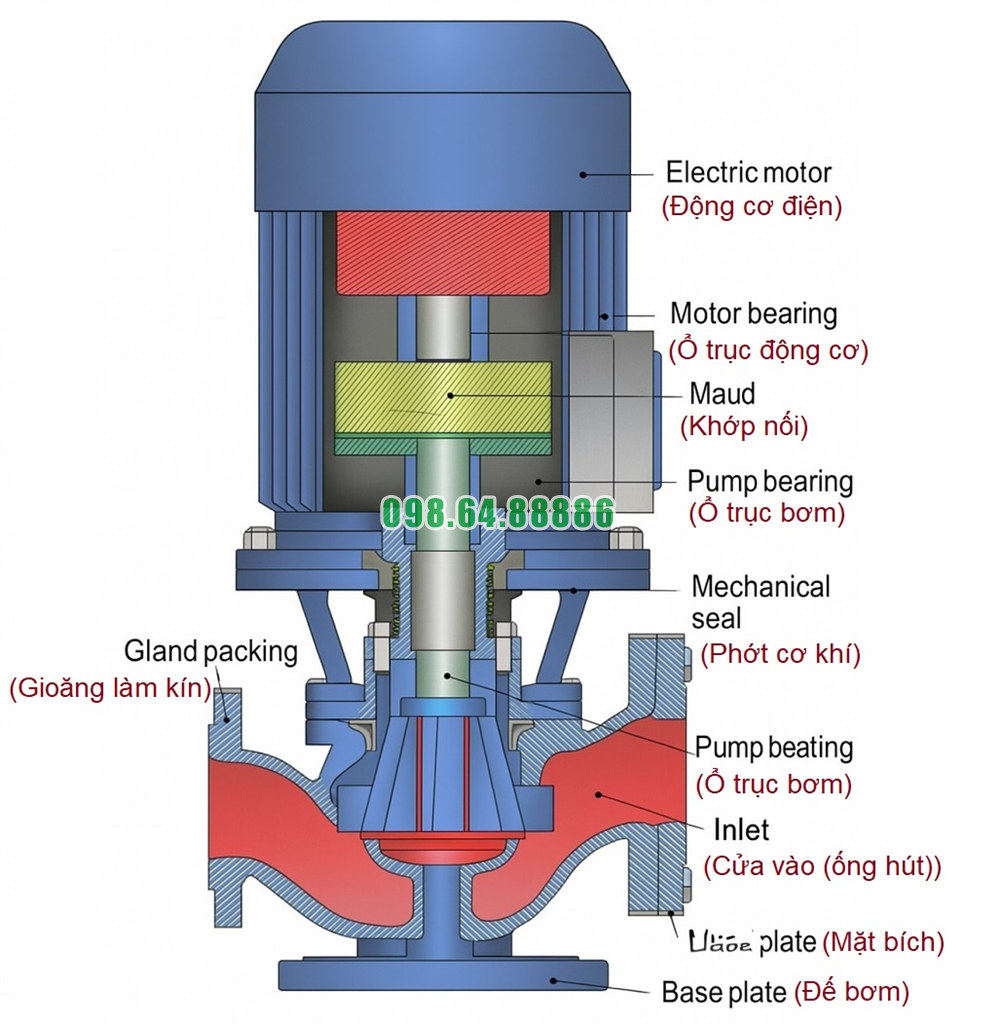

Cấu tạo chi tiết của bơm inline ISG80-315 và IRG80-315 bao gồm thân bơm bền chắc, cánh bơm hiệu suất cao, trục bơm chịu lực tốt, phớt cơ khí kín khít, động cơ tiết kiệm năng lượng và hệ thống đế bơm vững chắc. Tất cả kết hợp tạo nên một sản phẩm vận hành ổn định, ít rò rỉ, tuổi thọ cao, đáp ứng được yêu cầu khắt khe của cả công trình dân dụng và công nghiệp.
Khi động cơ điện truyền lực làm trục quay, cánh bơm trong bơm inline ISG80-315, IRG80-315 bắt đầu quay với tốc độ cao. Sự quay này tạo ra vùng áp suất thấp ở tâm cánh bơm. Do có sự chênh lệch áp suất, chất lỏng từ bồn chứa hoặc đường ống nguồn tự động chảy vào buồng hút.
Buồng bơm phải được mồi đầy nước trước khi khởi động vì bơm ly tâm không có khả năng tự hút.
Đường ống hút phải kín, không để lọt khí.
Chiều cao hút phải nằm trong giới hạn cho phép (thường ≤ 5m).
Khi chất lỏng đi vào khu vực cánh bơm, tốc độ quay lớn của cánh làm chất lỏng được gia tốc mạnh. Lực ly tâm đẩy chất lỏng từ tâm cánh ra mép ngoài, biến năng lượng cơ học từ động cơ thành năng lượng động học của dòng chảy.
Sau khi ra khỏi cánh bơm, chất lỏng đi vào buồng xoắn (volute). Tại đây, tiết diện dòng chảy mở rộng dần, vận tốc giảm, đồng thời năng lượng động học được chuyển hóa thành áp suất tĩnh.
Nhờ sự biến đổi này, áp suất trong buồng bơm tăng lên đáng kể. Chất lỏng được đẩy ra ngoài qua cửa xả với áp lực cao, cung cấp lưu lượng ổn định cho hệ thống đường ống, phục vụ các mục đích như cấp nước, tuần hoàn hoặc sản xuất.
Liên tục và ổn định: Nhờ thiết kế inline, quá trình hút và đẩy diễn ra tuần hoàn, không gây ngắt quãng dòng chảy.
Áp suất cao: Cánh bơm lớn và cấu trúc buồng xoắn tối ưu giúp duy trì áp lực mạnh, phù hợp cho hệ thống tòa nhà và công nghiệp.
Ít rung động: Quá trình truyền lực được cân bằng, giảm thiểu dao động, giúp hệ thống bền bỉ.
Quá trình bơm inline ISG80-315, IRG80-315 hút và đẩy chất lỏng diễn ra theo ba giai đoạn: hút – tăng tốc – đẩy. Trong đó, lực ly tâm từ cánh bơm và sự chuyển đổi năng lượng trong buồng xoắn đóng vai trò quyết định. Nhờ cơ chế này, bơm cung cấp lưu lượng và áp suất ổn định, đáp ứng nhu cầu vận hành trong nhiều lĩnh vực từ cấp thoát nước đến công nghiệp.
Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-315
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg80315-cong-suat-37kw.html

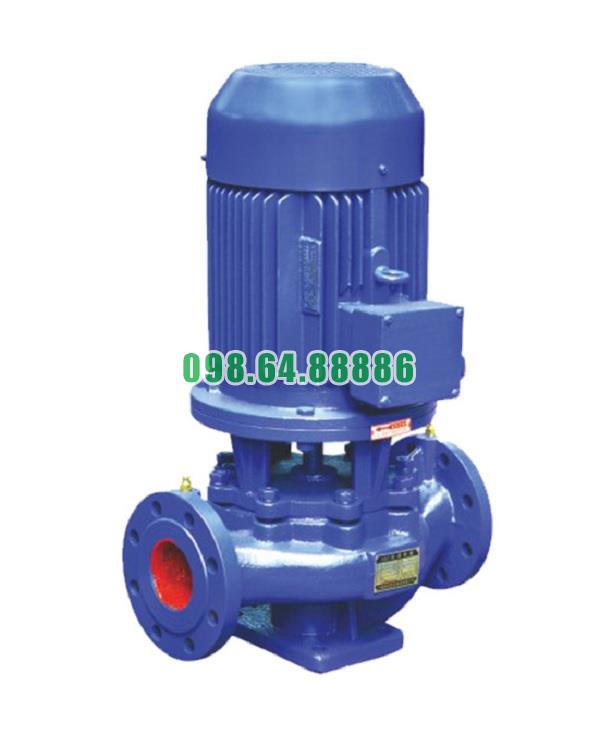

Máy bơm inline, bơm đường ống, bơm đồng trục đứng model ISG80-315, IRG80-315 37kw, 50m3, 125m
44.496.000 VND
