Thân bơm của ISG80-315B và IRG80-315B được chế tạo bằng gang đúc hoặc inox, có khả năng chịu áp lực cao và chống ăn mòn. Thiết kế thân bơm theo dạng in-line trục đứng, giúp cửa hút và cửa xả nằm trên cùng một đường thẳng, thuận tiện cho việc lắp đặt trực tiếp vào hệ thống đường ống.
Cánh bơm thường được chế tạo từ hợp kim đồng hoặc inox, có độ bền cơ học và khả năng chống mài mòn tốt.
Thiết kế cánh kín giúp tăng hiệu suất thủy lực, tạo lưu lượng lớn và áp suất ổn định.
Cánh được cân bằng động chính xác, hạn chế rung lắc, giảm tiếng ồn trong quá trình vận hành.
Trục bơm làm từ thép hợp kim cường độ cao, được xử lý nhiệt để tăng độ cứng và độ bền.
Trục truyền mô-men từ động cơ đến cánh bơm, đảm bảo quay liên tục, ổn định.
Thiết kế trục đồng tâm, giảm thiểu ma sát, giúp bơm vận hành êm ái.
Bộ phớt cơ khí được bố trí tại vị trí tiếp xúc giữa trục và thân bơm, đảm nhiệm vai trò ngăn rò rỉ chất lỏng ra ngoài.
Vật liệu phớt có thể là than chì, ceramic, hoặc silicon carbide, giúp tăng độ kín khít và tuổi thọ cho bơm.
Vòng bi chất lượng cao giúp trục quay trơn tru, giảm ma sát và tiếng ồn.
Nhờ vòng bi, bơm có thể vận hành lâu dài với cường độ cao mà vẫn giữ được độ ổn định.
Bơm lùa ISG80-315B và IRG80-315B sử dụng động cơ điện lắp trực tiếp, truyền động đồng trục.
Động cơ thường đạt tiêu chuẩn IP54 – IP55, có khả năng chống bụi và chống nước, phù hợp cho lắp đặt ngoài trời hoặc trong nhà máy.
Công suất động cơ được lựa chọn tùy theo yêu cầu lưu lượng và cột áp.
Đế bơm bằng thép vững chắc, giúp cố định toàn bộ cụm bơm – động cơ.
Hạn chế rung động trong quá trình vận hành, tăng độ an toàn và tuổi thọ cho thiết bị.
Cấu tạo chi tiết của bơm lùa ISG80-315B và IRG80-315B gồm các bộ phận chính: thân bơm, cánh bơm, trục bơm, phớt cơ khí, vòng bi, động cơ và đế bơm. Sự kết hợp của các chi tiết này tạo nên một thiết bị bơm có độ bền cao, hiệu suất ổn định, vận hành êm ái và dễ bảo trì. Chính vì vậy, dòng bơm này được ứng dụng rộng rãi trong cấp nước sinh hoạt, công nghiệp, thủy lợi và hệ thống PCCC.
Để hiểu rõ cách làm việc của loại bơm lùa (pump inline) như ISG80-315B và IRG80-315B, ta có thể chia thành hai phần: nguyên lý của phần động cơ (motor) và nguyên lý bơm (pump).
Loại động cơ
Thường là động cơ điện ba pha, cảm ứng (induction motor) hoặc động cơ đồng bộ nếu yêu cầu đặc biệt.
Thiết kế chịu được hoạt động liên tục (S1), có cách điện, làm mát tốt để tránh quá nhiệt.
Hoạt động cơ bản
Khi cấp điện, động cơ tạo từ trường quay trong stato.
Rotor (lồng sóc hoặc cuộn dây) bị từ trường hút, tạo lực quay.
Rotor gắn với trục bơm, truyền chuyển động đến phần cánh bơm bên trong buồng.
Điều khiển và bảo vệ
Bộ khởi động mềm hoặc biến tần có thể được sử dụng để giảm dòng khởi động, tránh sốc điện.
Có các rơ-le bảo vệ quá tải, mất pha, bảo vệ nhiệt để đảm bảo động cơ không bị quá nhiệt, cháy cuộn dây.
Cảm biến nhiệt trong cuộn dây hoặc đáy động cơ có thể được gắn để giám sát nhiệt độ.
Tiếp nhận nước (hút nước)
Khi động cơ quay, cánh bơm (hoặc rotor trong pump lùa) tạo ra lực ly tâm hoặc lực đẩy, hút chất lỏng từ nguồn (bể chứa hoặc đường ống hút) vào buồng hút.
Tăng áp và di chuyển trong buồng bơm
Nước đi vào buồng bơm, dòng chảy bị đẩy ra khỏi tâm (hoặc rotor), di chuyển ra phía ống đẩy dưới áp lực lớn hơn áp lực hút.
Thiết kế buồng bơm inline giúp giảm tổn thất do chuyển hướng dòng chảy, giúp áp lực ổn định.
Đẩy nước ra ngoài (xả nước)
Khi áp lực tại cửa xả vượt qua áp lực của hệ thống đường ống, nước được đẩy ra ngoài theo ống đẩy để đi đến nơi sử dụng (tòa nhà, ruộng, mạng lưới cấp nước, hệ thống PCCC…).
Tự mồi / duy trì mồi (nếu có cấu hình tự mồi)
Nếu model có thiết kế tự mồi hoặc giữ nước trong buồng (còn nước trong thân bơm sau khi dừng), động cơ khi khởi động lại có sẵn chất lỏng trong buồng giúp hình thành áp suất âm tại đường ống hút, hút nước vào để bắt đầu vận hành bình thường.
Tương quan công suất – áp lực – lưu lượng: Động cơ phải đủ công suất để bơm tạo ra lưu lượng và cột áp mong muốn. Nếu quá nhỏ, áp lực sẽ sụt hoặc động cơ bị quá tải; nếu quá lớn, lãng phí điện năng.
Tốc độ quay: Tốc độ quay (rpm) quyết định lưu lượng và cột áp. Model hoạt động ở tốc độ thiết kế giúp hiệu suất cao.
Hiệu suất làm việc và tổn thất: Thiết kế cánh bơm, buồng bơm, khe hở, chất lượng bôi trơn cho vòng bi và phớt cơ khí ảnh hưởng lớn đến tổn thất ma sát, rò rỉ và hao phí năng lượng.
Nguyên lý làm việc của động cơ bơm lùa ISG80-315B và IRG80-315B là sự kết hợp giữa động cơ điện cung cấp mô men xoắn để quay rotor hay cánh bơm, và cấu trúc buồng bơm inline để hút – đẩy nước. Khi toàn bộ quá trình này được thực hiện đúng cách, hiệu quả vận hành cao, áp lực ổn định, nhiệt độ hoạt động phù hợp và tuổi thọ thiết bị được đảm bảo.
Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-315B
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg80315b-luu-luong-43-m3h.html

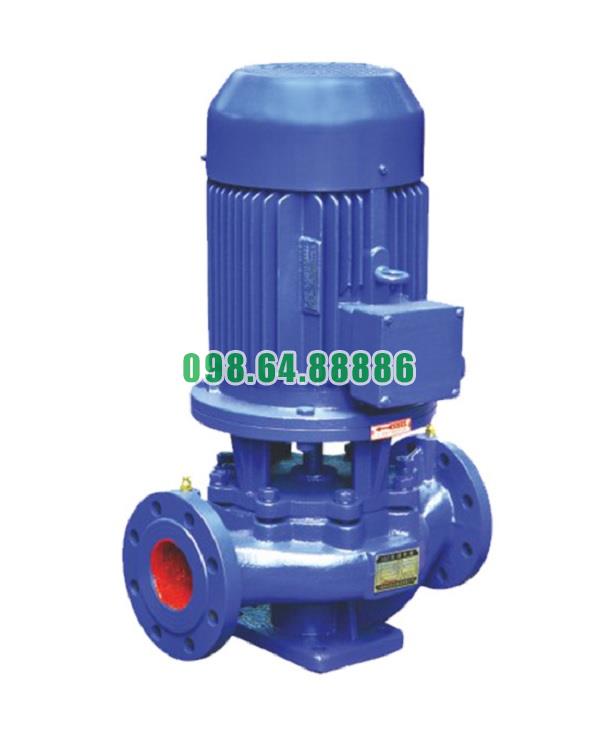

Máy bơm ly tâm, inline, bơm đường ống model ISG80-315B, IRG80-315B 30kw, 43m3, 93m
41.904.000 VND
